AMD Ryzen 5 5600Xで組む自作PCの組み方を紹介します。
| PR 当サイトには、プロモーションが含まれています。 |
AMD製 ＣＰＵの最新は、２０２４年現在7000シリーズですがまだまだ高価です。
Ryzen 5000 シリーズは、Ryzen 7000 シリーズの登場により市場価格が下がっています。
今回は、予算を抑えたいのであえて一世代前のRyzen 5000 シリーズの AMD Ryzen 5 5600X のＣＰＵを選択しました。
AMD Ryzen 5 5600X ゲーミング デスクトップ プロセッサで、驚異的な 6 コアを搭載。
とにかくゲームを楽しみたいユーザー向けです。
但し、ゲームを楽しむのであればそれなりのグラフィックボードが必要となります。
自分のＰＣの用途は、ホームページ作成・画像や動画編集などが主です。
AMD Ryzen 5 5600Xは、性能とコストバランスが良いミドルクラスのＣＰＵでビジネス用途から画像や動画編集など幅広く使えるということなのでこのＣＰＵにしました。
予算は、￥91,000 前後を目指します。（モニタ・キーボード・マウスは含みません）
※予算は、使用したパーツの合計額で2024年10月時点の参考価格です。価格は、変動しますので予めご了承ください。
 |
AMD Ryzen 5 5600X  |
ＣＰＵの詳細
ブランド名 AMD
シリーズ：Ryzen 5000 Series
コア数：6
スレッド数：12
最大ブースト クロック ：最大 4.6 GHz
ベース クロック：3.7 GHz
CPU ソケット：AM4
対応チップセット：X570・B550・A520
対応メモリ：DDR4
TDP：65W
CPUクーラー：付属（AMD Wraith Stealth）
グラフィック機能：なし
 |

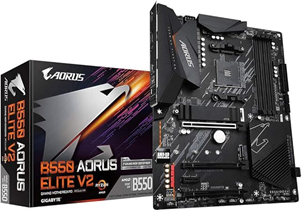

GIGABYTE B550 AORUS ELITE V2 |
マザーボードの詳細
フォームファクタ ：ATX
チップセット：AMD B550
CPUソケット ：Socket AM4
| メモ CPU「AMD Ryzen 5 5600X」の対応する、チップセット「X570・B550・A520」のなから「B550」を選択 無線ラン機能はついていませんので「WIFI」を利用したい場合、別途無線ランカードが必要です。 |
 |
SAMSUNG SSD 980 [500GB /M.2] |
SAMSUNG SSD 980の詳細
接続：PCI-Express接続
最大記憶容量：500GB
 |

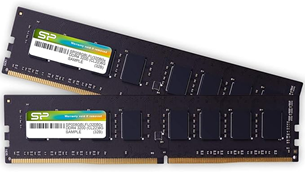

DDR4 3200MHz 16GB (8GB×2) |
メモリの詳細
DDR4 3200
16GB (8GB×2)
PC4-25600 CL22
ヒートシンク付き
 |

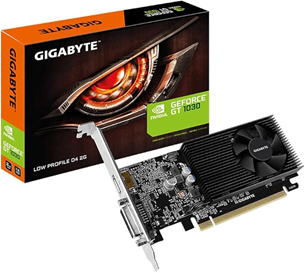

NVIDIA GeForce GT 1030 |
NVIDIA GeForce GT 1030の詳細
ＧＰＵ：ＮＶＩＤＩＡ製 ＧＥＦＯＲＣＥ ＧＴ１０３０
メモリ規格：ＧＤＤＲ５
メモリサイズ：２ＧＢ
出力：ＨＤＭＩｘ１ Ｓｉｎｇｌｅ Ｌｉｎｋ ＤＶＩ－Ｄｘ１
バス：ＰＣＩ－Ｅｘｐｒｅｓｓ３．０ （ｘ４）
※接続スロットは、ＰＣＩ－Ｅｘｐｒｅｓｓ（ｘ１６）サイズが必要です。
※補助電源不要
 |

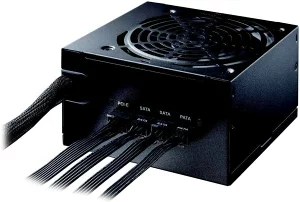

玄人志向 PC電源 KRPW-L5-600W |
電源ユニットの詳細
電源容量：600W
コネクター：ATX 24/20ピン(50cm)、ATX/EPS 12V 4+4ピン(70cm)、PCI-Express（補助電源）6+2ピン-6ピン(50+15cm)
本体サイズ：幅150 x 高さ86 x 奥行140 mm
規格：ATX12V Ver.2.3 及び EPS12V Ver.2.91 準拠
［80PLUS］STANDARD
 |

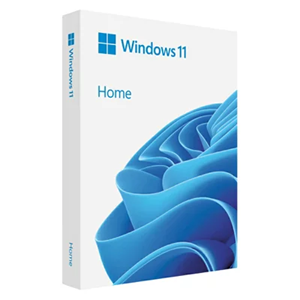

Microsoft（マイクロソフト）Windows11 Home 日本語版 |
使用したパーツ一覧
| パーツ | 製品名 | 参考価格 |
| ＣＰＵ | AMD Ryzen 5 5600X | 21,100円 |
| マザーボード | GIGABYTE B550 AORUS | 19,800円 |
| ストレージ（SSD） | SAMSUNG SSD 980 [500GB /M.2] | 9,400円 |
| メモリ | DDR4 3200MHz 16GB (8GB×2) | 5,200円 |
| グラフィックボード | NVIDIA GeForce GT 1030 | 10,200円 |
| HDD | 手持ち | 0円 |
| 光学ドライブ | 手持ち | 0円 |
| 無線ランカード | 手持ち | 0円 |
| 電源ユニット | 玄人志向 PC電源 KRPW-L5-600W | 8,900円 |
| PCケース | 手持ち | 0円 |
OS
| Microsoft（マイクロソフト） Windows 11 Home 日本語版 | 16,500円 |
組み立てる前に、マザーボードのネジ穴とＰＣケースのスペーサ位置の確認をしておきます。
マザーボードをＰＣケースの底に入れようとしたら、今回は手持ちのＰＣケースを使用したためかＰＣケースに最初からついているリア側のケースファンが邪魔になり、マザーボードがＰＣケースの底面に入らいらないことが判明
そこで、あらかじめリア側のケースファンを外すしておきました。
マザーボードのネジ穴は、９箇所で３箇所足らないので丸印部にスペーサを追加
今後、グラフィックボードと無線ランカードを装着するので
利用する拡張スロットの位置に対応する、ＰＣケース背面の拡張ブラッケットカバーを予め外しておきます。
画像の矢印の部分のブラッケットカバーを外します。
組み立て手順
- 起動テストの準備
- 起動テスト
- ストレージ（M.2ＳＳＤ）を取り付ける
- ＰＣケースの前側に付いている各ケーブルを接続
- ＰＣケースにマザーボードを取り付ける
- ＰＣケースに電源ユニットを取り付ける
- グラフィックボードをを取り付ける
- 電源ユニットからマザーボードに電力を供給するケーブルの接続
- OS（Windows 11） のインストール
- ＨＤＤを取り付ける
- ＨＤＤに配線する
- 光学ドライブを取り付ける
- 光学ドライブに配線する
- 無線ランを取り付ける
- デバイスドライバーをインストールする
手順1.起動テストの準備
起動テストを行うには、必要最低限のパーツのみで行います。
| ＣＰＵ |
| ＣＰＵクーラー |
| マザーボード |
| メモリ |
| グラフィックボード |
| 電源ユニット |
| ATX電源スイッチ |
| ブザー |
| モニター |
| キーボード |
| マウス |
※自分が選んだＣＰＵは、グラフィック機能を搭載してない製品にの為、別途購入しました。
マザーボードが入っていた箱の上にマザーボードが入っていた袋をのせその上にマザーボードをのせ、次の手順で作業を行います。
- ＣＰＵの取り付け
- ＣＰＵクーラーの取り付け
- メモリの取り付け
- ATX電源スイッチ＆ブザーの接続
- マザーボードに電力を供給するケーブルの接続
- グラフィックボードの取り付け
- モニタ・キーボド・マウスの接続
起動テストの準備 手順1.ＣＰＵを取り付ける
右側のレバーを下に押し、レバーを矢印の方にスライドしてロックを解除しレバーを持ち上げます。
ＣＰＵソケットの左下にある▼印を確認
次にＣＰＵの左下にある▼印の位置を確認
ＣＰＵとＣＰＵソケットの▼印を合わせ、ＣＰＵをＣＰＵソケットの上にそっと載せます。
レバーを倒しロックします。
起動テストの準備 手順2.ＣＰＵクーラーを取り付ける
今回、採用したＣＰＵには、ＣＰＵクーラー「AMD Wraith Stealth」が付属しているので
ＣＰＵに付属のＣＰＵクーラーを取り付けますが、ネジ止めされているＣＰＵクーラーのリテンションキットを外します。
| メモ 外したＣＰＵクーラーのリテンションキットは、今後別のＣＰＵクーラーと交換する場合に備え保管しておきましょう。 |
ＣＰＵに付属のＣＰＵクーラーには、予めグリスが塗布されてますが
ＣＰＵとクーラーが引っ付いてとれなくなる（スッポン）を防ぐため、グリスは、拭き取ります。
| メモ もちろん、そのまま拭き取らずにＣＰＵの上に装着してもかまいません。 |
リテンションキットを外すと、バックプレートのネジ穴が見えるので確認しておきましょう。
熱伝導率を高めるため別途購入したグリスをＣＰＵの中央に小豆だい程搾りだしヘラで均等に薄く塗布します。
ＣＰＵにグリスを塗った画面
次に、ＣＰＵクーラーの取り付けネジをバックプレートのネジ穴と会うようにして載せます。
ＣＰＵクーラーの取り付けネジを均等にしめます。
ＣＰＵクーラーのファン用電源ケーブルをマザーボードのＣＰＵファン用電源端子「CPU_FAN」コネクタに接続します。
起動テストの準備 手順3.メモリを取り付ける
デュアルチャンネルメモリ設定を最大限に有効にするには、同一（同じブランド、同じ速度、同じサイズ、同じチップタイプ）のDDR4 DIMMを１組取り付ける必要があります。
マザーボードのメモリスロットにメモリを取り付ける優先順序があります。
マニュアルを確認しマニュアルに従い取り付けて行きましょう。
今回採用したマザーボードのマニュアルでは、
デュアルチャンネルのメモリ設定
このマザーボードには４つのメモリソケットが装備されており、デュアルチャンネルテクノロジーをサポートします。
メモリを取り付けた後、BIOSはメモリの仕様と容量を自動的に検出します。
デュアルチャンネルメモリモードは、元のメモリバンド幅を２倍に拡げます。
４つのメモリソケットが２つのチャンネルに分けられ、各チャンネルには次のように２つのメモリソケットがあります。
| DDR4_ A1 | DDR4_A2 | DDR4_B1 | DDR4_B2 | |
| ２つのモジュール | — | DS/SS | — | DS/SS |
| 4つのモジュール | DS/SS | DS/SS | DS/SS | DS/SS |
（SS=片面、DS=両面、「–」メモリなし）
それでは、マニュアル順に取り付けていきます。
まずは、マニュアルでメモリスロットの位置を確認しておきます。
1枚目をマザーボードのDDR4_B2 スロットに差し込みます
2枚目をマザーボードのDDR4_A2 スロットに差し込みます
差し込み方法
①差し込むべきメモリスロットの、メモリを留めるロック（両端）を上から押して外しておく。
②メモリの切り欠きとスロットの突起を合わせてメモリを上から差し込みます。
③正しく差し込めば自動的にロックされます。
起動テストの準備 手順4.ATX電源スイッチ＆ブザーの接続
ATX電源スイッチは、マザーボードのシステムパネルヘッダー（F_PANEL）のパワースイッチの端子へ
ブザーは、マザーボードのシステムパネルヘッダー（F_PANEL）のスピーカーの端子へ
起動テストの準備 手順5.マザーボードに電力を供給するケーブルの接続
電源ユニットの24ピン12V ATXケーブルをマザーボードのATX電源コネクタに装着します。
電源ユニットのATX/EPS 12V(8ピン12V) 補助電源ケーブルをマザーボードのATX 12Vへ
起動テストの準備 手順6.グラフィックボードの取り付け
今回、購入したＣＰＵは、グラフィック機能を搭載してないのでグラフィックボードが必要。
マザーボードのPCIE_1スロットに装着します。
手順2.起動テスト
電源ユニットを家庭用のコンセントに接続し電源ユニットのスイッチを－側に押し込みATX電源スイッチを押す
ここでブザーの役目登場
| UEFI BIOS ビープ音のパターン | エラーの内容 |
|---|---|
| 短いビープ1回 | グラフィックボード検出（正常起動） クイックブート設定が無効 キーボード検出エラー |
| 長いいビープ一回＋短いビープ2回 同じパターンで繰り返し |
メモリ検出エラー |
| 長いいビープ一回＋短いビープ3回 | グラフィックボード検出エラー |
| 長いいビープ一回＋短いビープ4回 | ハードウェアエラー |
※自作PC 自由自在 令和2年版から引用
通常は、しばらくしてモニタの画面にUEFI セットアップ画面が表示されたら成功です。
| メモ この段階では、電源はいつ切っても問題ありません。 |
しかし、今回自分の場合下のような画像になりとまどいました
自分には、英語の読解力がなく販売店に問い合わせたら下のページを紹介して頂きました。
https://ww2.frontier-direct.jp/qanda/index.php/archives/27975
引用：https://ww2.frontier-direct.jp/qanda/index.php/archives/27975 より
翻訳
著作権 (C) American Megatrends, Inc.
BIOS 日付: 02/15/2024 ver:FF
新しい CPU が取り付けられました。
fTPM/PSP NV が破損したか、fTPM/PSP NV 構造が変更されました。
BitLocker または暗号化を有効にしている場合は、Y を押して fTPM をリセットします。
回復キーがないとシステムは起動しません
以前の fTPM レコードを保持してシステムの起動を続行するには、N を押します。
新しい CPU では fTPM は有効になりません。
古い CPU にスワップして、TPM 関連のキーとデータを回復できます。
発生する現象
Ryzen 系の CPU を変更すると、コンピューターの起動時に以下のメッセージが表示される場合があります。
ということで Yキーを押すと
Reboot and Select proper Boot device
or Insert Boot Media in selected Boot device press a key
となりました。
ここで、電源を切り
メモリ・CPU・CPUクーラー以外は、取り外し、ＰＣケースにマザーボードを装着する準備をします。
手順3.ストレージ（M.2ＳＳＤ）を取り付ける
| メモ マザーボードをＰＣケースに入れてからこの作業は過去の経験により作業がしずらいので自分はこの方法をとっています。 |
下の画像の□部にストレージ（M.2ＳＳＤ）を装着していきます。
M.2のヒートシンクの固定ネジを精密ドライバー（プラスドライバー１番）で外します。
M.2のヒートシンクの裏側の保護シートをはがす
下の画像の丸印部の小ネジを外す
M.2ＳＳＤを斜めにして端子にぎゅつと挿し込む
M.2ＳＳＤを倒し小ネジで固定します。
外しておいたヒートシンクを取り付ける
ＰＣケースの裏面の穴から電源ユニットの24ピン12V ATXケーブルと8ピン12V 補助電源ケーブルを予めＰＣケースの内面に引き込んでおきます。
ＰＣケースを寝かせ箱ごとＰＣケースの上にのせ作業を行います。
| メモ マザーボードをＰＣケースに入れてからこの配線作業は過去の経験により配線しずらいので自分はこの方法をとっています。 |
手順4.ＰＣケースの前側に付いている各ケーブルを接続
ＰＣケースの前面から出ているシステムパネルコネクタのケーブルをマザーボードのシステムパネルヘッダー（F_PANEL）に接続します。
マニュアルを見て、POWER SW・POWER LED・RESET SW・HDD LED のケーブル端子を所定の位置に配線します。
※ケーブルには、極性があり▼印の方が＋又は色の明るい方が＋です。
※上の画像は、GIGABYTE B550 AORUS ELITE V2 / ATX対応マザーボード マニュアルより転載
ＰＣケースの前面からでている USB_32ケーブルをマザーボードのF_U32 ヘッダーに配線します。
ＰＣケースの前面からでているUSB_0ケーブルをマザーボードのF_USB1 ヘッダーに配線します。
ＰＣケースの前面からでているHD AUDIO ケーブルをマザーボードのF_AUDIOに配線します。
ＰＣケースについている前側のファンケーブルをマザーボードのSYS_FAN1に配線します。
手順5.ＰＣケースにマザーボードを取り付ける
マザーボードを傾けて持ちＰＣケースにいれて中央のスペーサ位置と会うようにいれます
9か所のネジでＰＣケースにネジ止めします。
ネジは、いきなり締めずに９か所にネジを入れ４隅を対角線状に仮止めし残りのネジも仮止めが終わったら増し締めします。
手順6.ＰＣケースに電源ユニットを取り付ける
電源ユニットは、ファンが底面に向くように取り付けます。
ＰＣケースの後ろ側から電源ユニットに付属のネジで４箇所仮止めし仮止めが終わったら増し締めします。
手順7.グラフィックボードをを取り付ける
今回採用したＣＰＵには、グラフィックス機能が内蔵されてないので別と購入しといたグラフィックボードをを取り付けます。
取り付ける場所は、下の画像□部「PCIEX16 スロット」に挿します。
PCIEX16 スロットの切り欠き部とグラフィックボードの丸印部を合わせて上から押して差し込みます。
ネジでブラケットを固定します。
手順8.電源ユニットからマザーボードに電力を供給するケーブルの接続
画像①は、ATX 24/20ピン(50cm)
画像②は、ATX/EPS 12V 4+4ピン(70cm)
画像③は、ストレージ（ＳＳＤやＨＤＤ等）に電力を供給するＳＡＴＡ電源ケーブル
画像④は、PCI-Express（補助電源）6+2ピン-6ピン(50+15cm)「PCI Express に取り付けたパーツに電力を供給するケーブル」
1.電源ユニットの24ピン12V ATXケーブルをマザーボードのATX電源コネクタ（ATX）に装着します。
2.電源ユニットのATX/EPS 12V(8ピン12V) 補助電源ケーブルをマザーボードのATX 12V（ATX_12V）に装着します。
取り外しておいたリア側のファンを取り付け、ファンケーブルをマザーボードのSYS_FAN2に配線します。
ここまで、作業が終了したら
手順9.OS（Windows 11）のインストール
ＰＣの背面のUSBポートに購入したインストールメディアが入っているUSBメモリを挿入しパソコンを起動すると
自動的に先ほどのインストールメディアが入っているUSBを読み込みWindows 11のインストールが始まります。
後は、指示に従ってインストールを進行していきます。

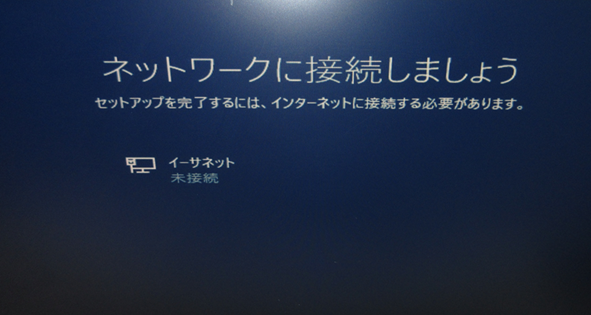

途中で下の画面のような指示がでたら有線ランケーブルを挿し込んでください。
最後に、この画面まで到達したら、Windows 11のインストールは無事に完了です。
手順10.ＨＤＤを取り付ける
①2.5インチベイからドライブトレイを引き出しドライブトレイにＨＤＤの横の穴とドライブトレイの突起を合わせて挟み込みます。
②ＨＤＤを取り付けたドライブトレイを元の位置へ押し込みます。
手順11.ＨＤＤに配線する
①HDDのSATA電源コネクタに電源ユニットのSATA電源ケーブルを接続
②SATAケーブルをHDDのSATAコネクタに接続し片方をマザーボードのSATAポート（SATA_0）に差し込みます。
手順12.光学ドライブを取り付ける
①光学ドライブは3.5インチベイに取り付けるためフロントパネルのドライブベイカバーを取り外します。
②ベイカバーを取り外した3.5インチベイに光学ドライブを正面から押し込みます。そうするとカチッと音がして固定されます。
※自分は念の為、右側面の４か所でネジ止めをしました。
手順13.光学ドライブに配線する
①光学ドライブのSATA電源コネクタに電源ユニットのSATA電源ケーブルを接続
②SATAケーブルを光学ドライブのSATAコネクタ接続し片方をマザーボードのSATAポート（SATA_1）に差し込みます。
手順14.無線ランを取り付ける
今回採用したマザーボードには、WiFi 機能がないので無線ランカードを取り付ける必要があります。
①無線ランは、マザーボードの「PCIEX1_2」スロットに装着しますのでその位置を確認
②「PCIEX1_2」スロットの切り欠き部と無線ランの端子の凹み部分を合わせ上から押しこんで装着します。
③無線ランのケーブルをマザーボードの F_USB2 ヘッダーに配線します。
グラフィックボードと無線ランを取り付け後の画像
無線ランにアンテナを取り付けた画像
最後に、ＰＣケースの内部のケーブルを見た目がいいように耐熱リピートタイで結束します。
手順15.デバイスドライバーをインストールする
①マザーボードのデバイスドライバーは、メーカーサイトよりダウンロードしてインストール
②グラフィックボードのデバイスドライバーは、製品に付属のＣＤよりインストール
③無線ランカードのデバイスドライバーは、製品に付属のＣＤよりインストール
